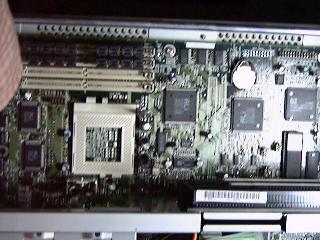

FM/V のマザーボードは Acer 製の V50LA で、下のようになってます。
ここで、チェックすべきジャンパスイッチは JP-4、JP-8、JP-16、JP-19、JP-21 の5ヶ所です。

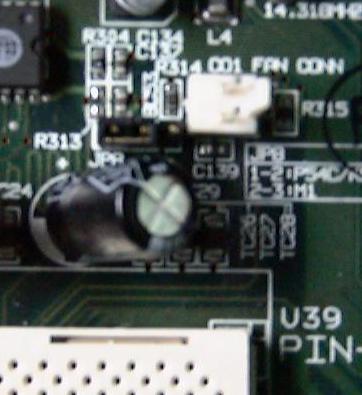

JP-8: CPU Fan 用電源の隣にある。

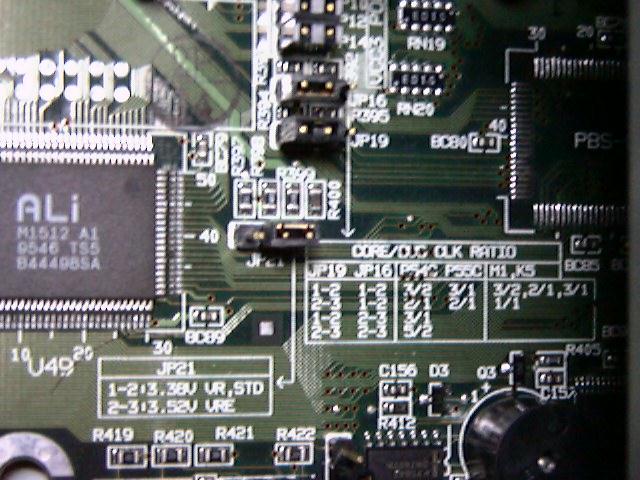

JP-16,19,21: Socket7 の SIMM ソケットに対して反対側。
このジャンパは以下のように設定ができます。文字の向きに対して
左側から 1,2,3 のようになっています。
デフォルトは ( ) 内。

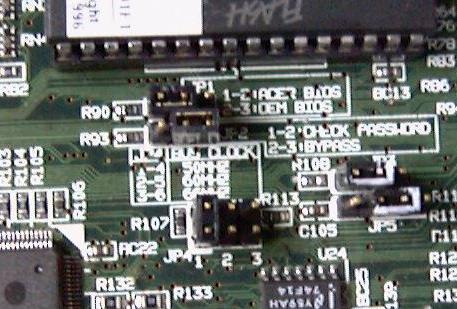

| ベースクロック | |
|---|---|
| JP4 | Clock |
| 1-4 | 50MHz |
| 2-5 | 60MHz |
| (3-6) | 66MHz |
| CPU タイプ | |
|---|---|
| JP8 | Type |
| (1-2) | P54C / K5 |
| 2-3 | M1 |
| CPU/ベースクロック比 | |||
|---|---|---|---|
| JP16/JP19 | P54C | P55C | M1,K5 |
| 1-2/1-2 | 3/2 | 3/1 | 3/2,2/1,3/1 |
| (1-2/2-3) | 2/1 | 2/1 | 1/1 |
| 2-3/1-2 | 3/1 | ||
| 2-3/2-3 | 5/2 | ||
| 電圧 | |
|---|---|
| JP21 | Voltage |
| (1-2) | 3.38V VR,Std |
| 2-3 | 3.52V VRE |
